JCL（CLQ）系列船用離心通風機（以下簡稱通風機）可輸送空氣，含有鹽霧的海洋空氣和含有油霧、蓄電池自然蒸發形成的少量酸蒸氣等腐蝕性空氣。通風機適用于船舶上各種艙室的通風換氣、鍋爐通風，也可應用于其它適當的場合。 通風機是按照GB11865—89《船用離心通風機》和中國船舶檢驗局現行《鋼質海船入級和建造規范》的規定和要求設計制造的。
1、工作條件
介質溫度：-25℃ ~ +50℃
最大相對濕度：95%
周期性搖擺：±22.5°
持續橫傾：±15°
持續縱傾：±10°
振 動：有
沖 擊：有
2、特點
尺寸小、重量輕
低噪聲、低振動
防腐性好
氣密性好
啟動力矩小
抗搖擺、振動和沖擊性強
3、結構型式
通風機為臥式，電動機直聯式結構，亦可制為1.2kg/m3）下的空氣性能。
葉輪由鋁合金材料鉚接制成，并經靜、動平衡校正。
機殼、進風口等采用普通鋼質材料焊接而成，并制成氣密式結構。
通風機可制成順時針旋轉（右轉）或逆時針旋轉（左轉）。
逆轉（左轉）—從電動機端正視，葉輪按逆時針方向旋轉，以“L”表示。
順轉（右轉）—從電動機端正視，葉輪按順時針方向旋轉，以“R”表示。

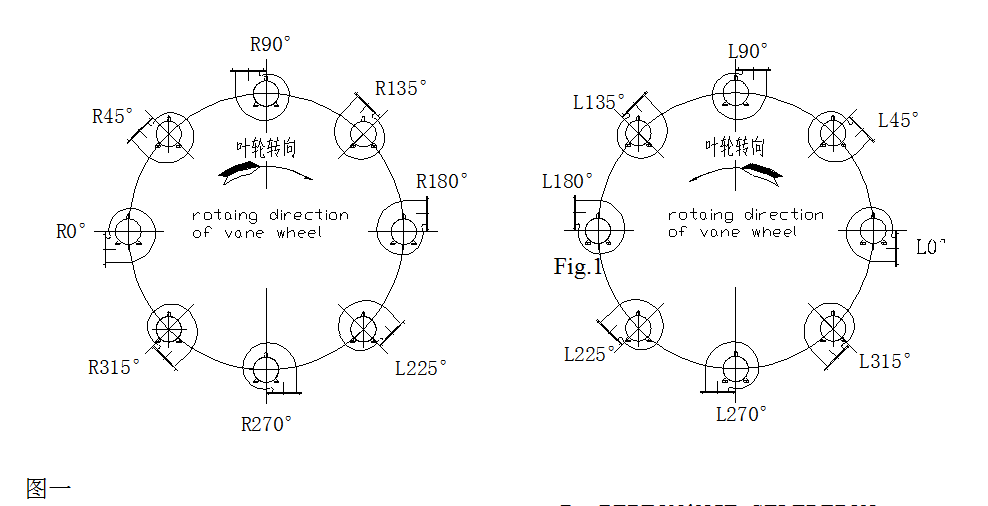

通風機的出風口位置按葉輪轉向制成以下幾種基本形式。根據需要，出風口位置允許采用按30°或22.5°變化的其它型式。
從電動機端視
4、性能選用

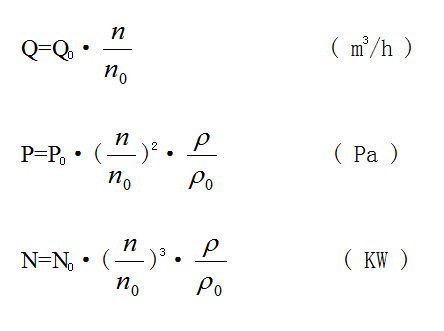

表中性能參數指標準大氣狀況（大氣壓力101325Pa,溫度20℃，相對適度50%。氣體密度實際的氣體狀況和轉速表中所示不同時，通風機的性能可按下列各式換算：
式中Q0 、P0 、N0、為標準大氣壓和標準轉速n0時的流量、壓力、功率、氣體密度。
Q、P、N、ρ、n為實際的流量、壓力、功率、密度和轉速。
注：1. 標準流量下的全壓值允差為-5%~+10%。
2. 風機噪聲限值
LA≤26+10 lgP2Q
其中：P-mmH2O
Q-m3/min
通風機可配用380V、50HZ或440V、60HZ船用交流電動機。
5、型號說明

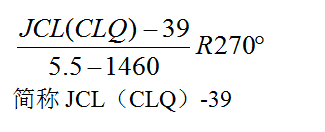

通風機型號以漢語拼音字母的字首、葉輪外徑、轉速和結構形式等表示。示例如下：
其中：
J、C — 艦船用
L — 離心通風機
Q — 前向葉片
39 — 葉輪外徑390mm
5.5 — 電動機功率為5.5kw
1460 — 標準轉速為1460r/min(50Hz)
R270°— 右轉、出風口位置270°.
6. 訂貨須知
6.1 訂貨時請詳細說明通風機的型號、流量、壓力、轉速和結構形式等。
6.2 訂貨時說明通風機電機的絕緣等級和防護等級（未寫明的為B級絕緣，IP44防護等級）。
6.3 本廠可按用戶需要提供特殊規格和用途等的通風機。
6.4 產品自出廠日起18個月內，凡因質量原因不能使用的，我司負責包修、包換和包退。
7．通風機使用維護
7.1 通風機安裝前，應檢查各部件是否損壞；配套部件是否齊全；檢查葉輪旋向與機殼旋向標識牌是否一致。
7.2 風機其氣流從軸向進入，經葉輪工作夠從徑向排出。可逆轉（左轉）或（右轉）使用。
7.3 安裝管道時，應使其與風機進風口自然對正吻接，不得強行連接。管道應有支撐，不允許將管道重量加在風機上。
7.4 風機裝接后，撥動葉輪檢查是否與固定件有摩擦碰撞等現象。如有碰撞、摩擦、噪聲過大或較大振動時，應檢查后再重新啟動。應防止撞擊通風機，不準異物和液體等進入風機內。應及時清除葉輪葉片上的積灰，以免影響平衡增大噪聲。
7.5 風機應在無載荷情況下啟動。離心風機啟動前應關閉進口或調節裝置，運轉后逐漸開啟，直到規定工況。
7.6 風機葉輪旋轉方向應與旋轉箭頭指示方向一致。
7.7 風機接線后，接線盒處要密封，避免進氣、進水。
7.8 運轉過程中要嚴格控制電機電流，不得超過額定值，否則易燒毀電機。
7.9 風機的維修必須在停車時進行。檢修后重新啟動時，應檢查風機各部件是否處于正常狀態。
7.10對風機運轉過程中產生的小故障，應查明原因，設法消除；發現較大故障時，必須立即停車，及時檢修。
